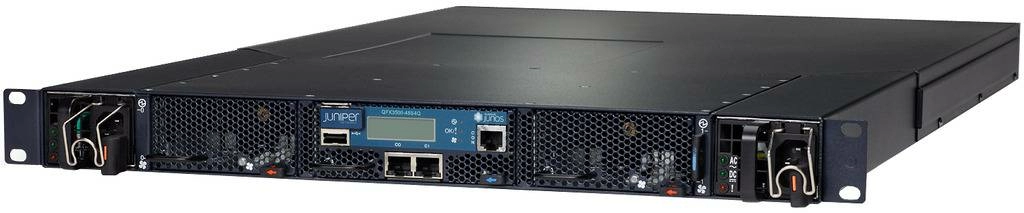

Коммутатор Juniper QFX3500-48S4Q-ACR

Описание

Коммутатор Juniper QFX3500-48S4Q-ACR QFX3500, 48 портов SFP+/SFP и 4 порта QSFP, резервный двойной источник питания переменного тока, вентиляция по направлению от передней к задней панели.

Архитектура QFabric, реализованная в коммутаторах серии QFX, — революционное решение, благодаря которому предприятия, высокопроизводительные вычислительные центры и крупные провайдеры облачных вычислений могут значительно повысить производительность своих ЦОД, снизить расходы на обслуживание и обеспечить динамичность бизнеса. Серия QFX позволяет создать одноуровневую сеть в центре обработки данных, обеспечить высокую скорость, масштабируемость и эффективность инфраструктуры, устранить недостатки, характерные для старых сетей, и повысить гибкость бизнеса.

Серия QFX включает две линейки продуктов:

• Коммутатор Juniper Networks QFX3000 QFabric: состоит из трех отдельных компонентов — узла QFabric, межкомпонентного соединения QFabric и блока управления QFabric Director — QFX3000 создает высокопроизводительную сеть с низкой задержкой передачи данных, обеспечивающую максимально эффективную работу центра обработки данных. Узел QFabric действует как вход и выход коммутирующей матрицы; межкомпонентное соединение QFabric — это высокоскоростное магистральное устройство, обеспечивающее взаимодействие между узлами QFabric; QFabric Director включает ряд сервисов, позволяющих управлять несколькими устройствами как одним.
• Коммутатор Juniper Networks QFX3500: QFX3500 — это 48-портовый 10GbE надстоечный коммутатор с четырьмя магистральными портами 40GbE и шлюзами FCoE и FC. После замены ПО и конфигурации QFX3500 может использоваться вместе с коммутатором QFX3000, выполняя функции узла в архитектуре QFabric.


  Характеристика	Преимущество
  Высокая производительность	Коммутатор QFX3500 обеспечивает скорость передачи данных 1,28 Тбит/с и скорость коммутации 960 млн. пак./с, что позволяет достигнуть коммутации с очень малыми задержками в передаче данных и сигналов. Все порты могут работать, используя весь свой потенциал в режиме L2 и L3. Кроме того, они работают в сквозном режиме и в режиме с промежуточным хранением данных.
  Надежность	Коммутатор QFX3500 располагает эффективными средствами обеспечения высокой доступности, такими как резервные источники питания и вентиляционные модули, обеспечивающие непрерывную работу оборудования. Разделение уровней управления и данных, а также применение отказоустойчивой операционной системы Junos OS обеспечивает максимальную доступность на системном уровне.
  Поддержка виртуализации серверов	Объемная таблица МАС-адресов коммутатора QFX3500 обеспечивает развертывание крупных виртуальных серверов. QFX3500 также поддерживает технологию Junos Space Virtual Control, объединяющую физическую и виртуальную инфраструктуру и позволяющую операторам сетей видеть полную картину сети.
  Экологичное решение	QFX3500 – это экологичное решение, которое потребляет менее 5 Вт на порт 10GbE и включает вентиляторы с регулируемой скоростью, меняющейся в зависимости от температуры окружающей среды, чтобы оптимизировать рабочую мощность и сократить эксплуатационные расходы. Благодаря максимальному энергопотреблению 365 Вт и номинальной мощности 295 Вт, коммутатор QFX3500 получил 87% по шкале эффективности источника питания (оценка Gold). Коммутатор также соответствует таким стандартам, как ROHS (Reduction of Hazardous Substances – Сокращение уровня содержания вредных веществ), REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals – Регистрация, оценка, разрешение и ограничение на химические вещества) и WEEE (Waste Electronics and Electrical Equipment – Отходы электрического и электронного оборудования), что делает его экологичным решением.

  Коммутатор QFX3500 является высокопроизводительным и многофункциональным решением уровня L2 и L3 с очень малой задержкой, которое может поддерживать большое количество сценариев развертывания, включая традиционные и виртуальные центры обработки данных, высокопроизводительные вычисления, сетевые системы хранения данных, конвергентные серверные системы ввода-вывода и облачные вычисления. Являясь многофункциональной компактной платформой с высокой плотностью портов 10GbE, коммутатор QFX3500 представляет собой решение для границы сети, готовое к использованию в архитектуре Quantum Fabric (QFabric) компании Juniper Networks.

  QFX3500 имеет 48 двухрежимных подключаемых компактных портов SFP+/SFP с трансивером и четыре подключаемых компактных порта QSFP+ с 4 разъемами в форм-факторе 1U, которые обеспечивают многофункциональные подключения на уровне L2 и L3 к сетевым устройствам, таким как стоечные серверы, блейд-серверы, системы хранения данных и другие коммутаторы, в центрах обработки данных, где требуется высокий уровень производительности и значительные ресурсы обработки данных. В конвергентных средах с доступом к периметру сервера QFX3500 может применяться стандартный транзитный коммутатор FCoE и шлюз FCoE-FC, что защищает инвестиции заказчиков в существующие агрегации ЦОД и инфраструктуру Fibre Channel SAN.

  При внедрении вместе с другими компонентами архитектуры QFabric от Juniper Networks коммутатор QFX3500 может работать как пограничное решение QF/узел с поддержкой оптоволоконных сетей, обеспечивающее высокую производительность и низкую задержку передачи данных, что позволит раскрыть потенциал крупных центров обработки данных для пользователей, мигрирующих с традиционных многоуровневых сетей.

  Форм-фактор	В корпусе
  Размеры	71,12 х 43,82 x 4,45 см (28 x 17,25 x 1,75 дюйма); 1RU
  Скорость общей шины	1,28 Тбит/с
  Скорость передачи данных	скорость коммутации 960 млн. пак./с
  Плотность портов	48 портов SFP+: 36 двухрежимных портов 10GbE/1GbE; 12 двухрежимных портов 10GbE или 2/4/8 Gbps FC 4 порта QSFP+: 4 х 10GbE; в будущем 40 Gbps
  Плотность портов (SFP)	48 двухрежимных портов SFP+ для оптического/медного кабеля: 36 портов можно использовать в оптическом режиме GbE 18 портов можно использовать в медном режиме GbE 12 портов можно использовать в режиме 2/4/8 Gbps FC 4 порта QSFP+: - Каждый порт QSFP+ можно настроить как интерфейс 4 x 10Gbe (в перспективе) - Каждый порт QSFP+ можно настроить как порт 40 Gbps (в перспективе)
  Отказоустойчивость	Двойные блоки питания переменного тока с поддержкой «горячей» замены для обеспечения отказоустойчивости типа 1+1; двойные вентиляционные модули с поддержкой «горячей» замены
  Варианты питания	650 Вт, 110-240 В, переменный ток
  Операционная система	Junos
  Мониторинг трафика	На уровне порта Порт LAG На уровне VLAN На уровне ACL Зеркалирование на локальные и удаленные местоположения (L2 при использовании VLAN)
  Зеркалирование на локальные и удаленные местоположения (L2 при использовании VLAN)	12 (8 одноадресных; 4 многоадресных)
  MAC-адреса	96.000
  Размер Jumbo-кадров	9216 байт
  Кол-во маршрутов IPv4 (одноадресных / многоадресных)	+
  Кол-во виртуальных локальных сетей (VLAN)	4095 активных сетей VLAN (настраиваемые сети VLAN – 4091)
  Записи ARP	+
